PENETRANTSKA
KONTROLA
Barva določene
kvalitete-penetrant (ponavadi rdeč ali flourescenten) prodira v notranjost razpok-prask.
Metoda je zasnovana na kapilarnem efektu nekaterih kemikalij.
To metodo uporabljamo za iskanje samo površinskih napak. Preiskava
površin različnih materialov s penetranti je enostaven in cenen postopek. Odkrivamo le
napake, ki so prodrle na površino, ostalih pa ne moremo odkriti. Ta postopek se zelo
veliko uporablja v kovinarsko-predelovalni industriji, predvsem pri reparaturnem varjenju
predvsem pri izdelkih iz železa, litega železa, pri legiranih jeklih, aluminiju,
magneziju, bakru in njihovih zlitinah, kakor tudi pri keramiki, plastičnih masah, trdi
gumi in steklu. Odkrivamo lahko napake kot so razpoke, pore, zajede, ločnice posameznih
faz v materialu.
Vsak penetrantski sistem je sestavljen iz penetranta, čistilca in
razvijalca.
Delavcu ne sme biti škodljiv in ne sme biti agresiven do
pregledovanega materiala. Penetrant je najvažnejša komponenta v sistemu. Sestavljen je
na osnovi mineralnih olj in indikatorjev. To pomeni, da ima predvsem dobro omočljivost in
površinsko napetost, oziroma kapilarnost. Pronicanje penetranta v razpoko naj bo čim
večje. Nekateri penetranti se spirajo z vodo, drugi pa o organskimi topili. Penetranti so
vedno obarvani, običajno rdeči ali so fluoroscentni. Razvijalci so suhi razvijalci, ki
se kot bel prah nanašajo na površino (tudi elektrostatično), ali pa so mokri
razvijalci, pri katerih je bel prah pomešan s tekočino in se nanaša z nabrizgavanjem.
Tekočina je lahko voda ali alkohol. Z razvijalcem izvlečemo penetrant iz razpoke na belo
površino pod vplivom kapilarnega učinka. Razvijalci so izdelani iz različnih materialov
(kremen, kalcit, glinica), naletimo pogosto na različne oblike zrn. Poznamo okrogle,
oglate, plošeate in paličaste. Obliko zrna merimo pod mikroskopom, zrnatost razvijalca
pa ugotavljamo s sedimentacijskimi analizami. Običajna velikost zrn je 0.006 do 0.06 mm.
V enem litru razvijalca je približno 125 g suhe komponente. Pred
uporabo moramo tekočino dobro pretresti, pri tem se ne sme trdi material kepiti, da bo
pravilen nanos na površino.
Kot čistilo se uporablja tudi voda ali čistila, ki so po kemični
sestavi alkoholi ali klorirane organske spojine, ki so zaradi klora namenjene le za
omejeno uporabo. V zaprtih prostorih pri kloriranih organskih čistilih hlapi razpadejo in
se v nekaterih primerih spreminjajo v zelo strupen plin fozgen. Alkoholi pa imajo nizka
vnetišča (10 do 12 ° C).
Zaradi občutljivosti (predvsem penetranta), se penetrantski
kompleti uporabljajo v določenem predpisanem temperaturnem območju, pogosto od -5 do 60
° C. Na tržišču pa so že penetranti za uporabo pri temperaturi do 200 ° C.
Penetranti se zelo uspešno uporabljajo tudi pri odkrivanju razpok v
zvarih, predvsem takrat, ko druge metode zaradi nedostopnosti ne moremo uporabiti.
Potek preiskusa :
1. Čiščenje površine:
-mehansko
-kemično
-razmaščevanje z organskimi topili
-čiščenje z vodno paro
2. Nanašanje penetranta:
- z nabrizgavanje
- s čopičem
- z omakanjem
3. Pronicanje penetranta: čase pronicanja predpiše proizvajalec,
ali pa jih sprotno določamo
4. Čiščenje površine: Površino očistimo odvečnega penetranta
- hidrofilne penetrante spiramo z vodo
- lipofilne penetrante spiramo z organskimi topili ali z vodo ob dodatku emulgatorja
5. Sušenje površine
6. Nanašanje razvijalca:
-suhe razvijalce nanašamo elektrostatično -mokre razvijalce nanašamo z nabrizgavanjem
7. Razvijanje indikacije napake: čas za razvijanje je predpisan od
proizvajalca ali pa ga sprotno določamo
8. Indikacija napak:
- pri obarvanih (rdečih) penetrantih se opazuje barvasto sliko napake na belem polju
- pri fluorescentnih penetrantih opazujemo sliko z ultravioletno svetlobo
9. Čiščenje površine: s površine odstranimo vse ostanke
penetranta in razvijalca

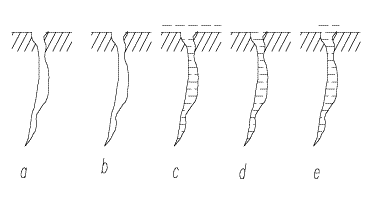

Potek dela s penetranti:
a-neočiščena površina, b-čiščenje površine
c-nanašanje penetranta, d-oprana površina,
e-povečana vidljivost napake
Penetranti so primerni za odkrivanje razpok velikosti od 10 ?m do
100?m, za manjše razpoke cca 1 ?m pa uporabljamo boljše in dražje penetrante.
Preizkušanje s penetranti je zaradi čiščenja kar zamuden postopek. Je pa dosti
enostaven in ga opravljajo v delavnicah s posebnim tečajem usposobljeni vzdrževalci.
|
