PRESKUŠANJE IN CERTIFICIRANJE VARILCEV

Kvaliteta zavarjenih spojev je v veliki meri odvisna od dela varilcev, ki morajo biti za svoje delo ustrezno usposobljeni. Poleg teoretičnega znanja o varilnem postopku, ki ga uporablja pri delu in poznavanja lastnosti posameznih materialov, ki jih vari, je sposobnost varilca za varjenje odvisna tudi od njegove ročne spretnosti, zato mora varilec svojo usposobljenost periodično dokazovati.

Različni standardi in predpisi oziroma direktive, kot na primer:

• SIST EN 1090-2+A1:2012: Izvedba jeklenih in aluminijastih konstrukcij – 2. del: Tehnične zahteve za izvedbo jeklenih konstrukcij;
• SIST EN 15085-2:2008 - Železniške naprave – Varjenje železniških vozil in elementov - 2. del: Zahteve za kakovost in certificiranje ponudnika varilnih storitev;
• SIST EN 14163:2004/AC:2006 - Industrija za predelavo nafte in zemeljskega plina – Cevovodni sistemi – Varjenje cevovodov (ISO 13847:2000, spremenjen);
• PED 97/23/CEE (European Pressure Equipment Directive);

predvidevajo, da morajo biti varilci usposobljeni za svoje delo, kar dokazujejo s certifikatom varilca. Certifikacijski organ (CO) IMK je akreditiran po SIST EN ISO 17024 pristojen za preverjanje varilcev ter izdajo certifikatov varilcev.

Na IMK izvajamo preskušanje (certificiranje) varilcev za:

• različne postopke talilnega varjenja kovinskih materialov:
• ročno obločno varjenje
• MAG varjenje
• MIG varjenje
• TIG varjenje
• varjenje pod praškom
• plamensko varjenje

• varjenje termoplastov:
• varjenje z objemko
• varjenje z vročim orodjem

• trdo spajkanje Cu cevovodov

Preskušanje (certificiranje) varilcev izvajamo po sledečih standardih:

1. preskušanje varilcev po evropskih standardih:
• EN 9606-1 (Preskušanje usposobljenosti varilcev - Talilno varjenje - 1. del; jekla)
• EN ISO 9606-2 (Preskušanje varilcev -talino varjenje - 2. del; Aluminij in aluminijeve zlitine)
• EN 14732 (Varilno osebje - preskušanje usposobljeosti varilcev za popolnoma mehanizirano talilno in uporovno varjenje kovinskih materialov)
• EN ISO 13585 (Spajkanje – preskušanje spajkalcev)
• EN 13067 (osebje za varjenje plastike – preskus varilcev termoplastov)

2. preskušanje varilcev po ameriških standardih:
• ASME sec. IX

Preskus varilcev izvajamo pri naročnikih, po dogovoru pa se lahko izvede tudi na IMK. Pred pričetkom preskušanja lahko naročniku na njegovo željo pomagamo pri odločitvi, kakšne vzorce morajo varilci zavariti, da bodo pokrite vse zahteve, ki se tičejo območja veljavnosti posameznih certifikatov.

Za pričetek postopka certificiranja, mora naročnik izpolniti zahtevek za certificiranje, ki je dostopen v dokumentu: “Zahtevek za certificiranje”, kjer naročnik poda naslednje podatke:

• število varilcev, ki bodo izvajali preskus
• podatke, po katerih postopkih varjenja bodo varilci varili
• podatke o vrstah proizvodov (pločevina ali cev), ter dimenzije vzorcev (premer in debelina stene)
• podatke o vrstah spojev, ki jih bodo varili (sočelni ali kotni spoj)
• podatke o materialih, na katerih bodo varili preskusne zvare

Na podlagi prejetega zahtevka za certificiranje vam izdelamo ponudbo.

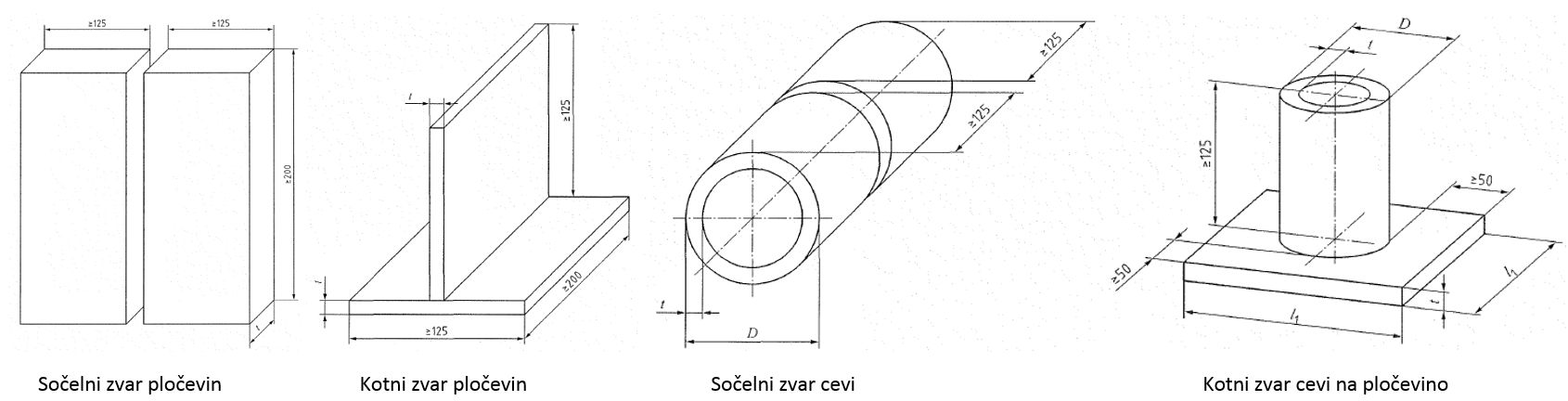

Naročnik preskusa varilcev pred preskusom pripravi vzorce, katerih dimenzije so podane na slikah:

Soležni zvar pločevin

Kotni zvar pločevin

Soležni zvar cevi

Kotni zvar cevi na pločevino

Za osnovne in dodajne materiale, ki bodo uporabljeni pri preskusih mora naročnik zagotoviti certifikate. Naročnik mora pripraviti tudi ustrezna navodila za varjenje (WPS). Pred začetkom varjenja, se morajo varilci identificirati z ustreznim osebnim dokumentom s sliko (osebna izkaznica, potni list, vozniško dovoljenje).

Certifikat o preskusu varilca/spajkalca se izda tistim varilcem, katerih preskusni zvari so pri preskušanju dosegli predpisane stopnje sprejemljivosti. Certifikat o preskusu varilca/spajkalca začne veljati z dnevom varjenja preskusnih vzorcev. Njegova veljavnost je podana v zahtevanih standardih.

PRESKUŠANJE IN CERTIFICIRANJE VARILNIH POSTOPKOV

Poleg znanja varilcev je pogoj za dobro izveden zvarni spoj tudi ustrezna tehnologija varjenja. Ustreznost varilne tehnologije se preverja s standardi določenimi preskusi.
Na IMK preskušamo ustreznost tehnologij varjenja po evropskem standardu EN ISO 15614-1 (za jekla) in EN ISO 15614-2 (za Aluminij in Aluminijeve zlitine). Glede na potrebe naročnikov preskušamo varilne tehnologije tudi po starejših standardih (EN 288-3 in EN 288-4). V primeru da pri preskušanju preskusni zvari dosegajo po standardu predpisano stopnjo sprejemljivosti, izdamo certifikat o ustreznosti postopka varjenja (WPQR ali WPAR).

Pred pričetkom preskušanja mora naročnik na IMK posredovati sledeče podatke:

• predhodno tehnologijo varjenja (pWPS)
• certifikate osnovnih in dodajnih materialov
• certifikat varilca, ki bo preskusni zvar varil

Naročnik mora pripraviti preskusne vzorce, po zahtevah ustreznega standarda. Preskusne vzorce se običajno vari pri naročniku, po dogovoru pa se varjenje lahko izvede tudi na IMK.

Preskuse kvalitete zavarjenih spojev izvajamo tudi po ameriških standardih (ASME sec. IX) in po zahtevah DVS (DVS 1702) ter TÜV (AD HP 2/1, AD HP 3).

NADZOR VARJENJA

Izvajamo nadzor varilskih del pri izgradnji jeklenih konstrukcij, plinovodov in na energetskih objektih.
