Èe ste zavili na tole stran, potem skoraj gotovo že imate mali a uporabni programator PG302, kateri se uporablja za programiranje kar široke palete mikrokrmilnikov. Problem nastane, ko hoèete sprogramirati npr. AT89C51 ali kak AVR. Takrat nam programator ni veè dovolj ampak potrebujemo zraven tudi prilagodilnik (adapter), v katerega lahko vtaknemo naše 40 "pinsko" èudo.

Taki prilagodilniki pa niso ravno zastonj. Že samo Textool podnožje je svi... drago, pa še tiskano vezje za ADT87 moramo kupiti, ker je dvostransko. Zato sem se odloèil, da bom pomagal tako sebi kot tudi vam in skonstruiral adapterja ADT87 in ADT90 na enostranskem tiskanem vezju. Shema in ostale stvari so bile že objavljene v reviji Svet elektronike, tako da se s tem ne bom utrujal. Ponujam pa vam tiskani vezji in razporeda elementov. No, pa si oglejmo zadevo.

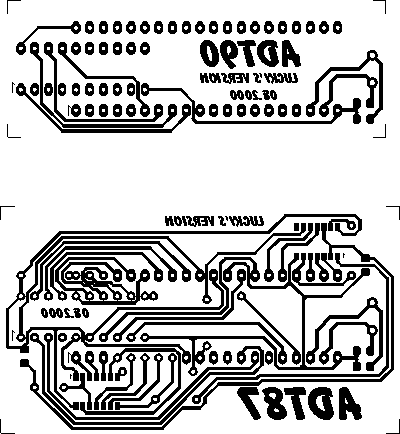

Na sliki lahko vidite okrnjeno sliko obeh tiskanih vezij. Zazipano datoteko z gradivom lahko "snamete" na koncu dokumenta (ikona) ali pa si sliko ogledate tukaj.

Razpored elementov bi moral biti dovolj jasen. Najprej morate prispajkati SMD komponente. Pazite, kako obrnete obe integrirani vezji. Pin 1 je jasno oznaèen. Nato prispajkajte 7 kratkospojnikov, kristal in Textool, èe ga boste seveda kupili. Za amatersko uporabo so dovolj dobra tudi obièajna profi podnožja. Na spodnjo stran vezja je potrebno prispajkati tudi dve letvici, kateri služita za povezavo s programatorjem. Bolj podrobna slika. Pri pretvorbi v PS format se je izgubilo nekaj teksta: Oba kristala sta 6MHz, neoznaèeni kondenzator pa je 220n.

Vas je kaj strah spajkanja SMD komponent? Tudi mene je bilo od zaèetka. Treba se je samo navaditi. Seveda morate imeti spajkalnik z nastavitvijo temperature in kvalitetno konico. Temperaturo imejte nekje med 270 in 300°C. Pazite pri IC-jih, da ju ne pregrejete. Najlažje ju bote prispajkali tako, da najprej nanesete pikico cina na en pin, postavite IC na svije mesto in pritisnete s spajkalniom na tisti pin. IC lahko sedaj še na fino nastavite in potem enostavno prispajkate. Za dobro spajkanje je potrebno na TIV nanesti lotlak.

Èe ste vse pravilno prispajkali vam bo napravica takoj zaèela delovati. V nasprotnem primeru preverite povezave na TIV z ohm metrom.

Za adapter ADT87 potrebujete:

Košèek pertinaksa ali vitroplasta
2 kosa 10 pinske letvice
40 pinsko podnožje
2 kondenzatorja 30pF SMD
Quartz kristal 6MHz

Za adapter ADT90 potrebujete:

Košèek pertinaksa ali vitroplasta
2 kosa 10 pinske letvice
nekaj tanke žice za prevezave
40 pinsko podnožje
2 kondenzatorja 30pF SMD
kondenzator 220nF SMD
upor 1k SMD
Quartz kristal 6MHz
2 IC-ja 74HC393 SMD

Vse to lahko dobite za nekaj tolarjev v (skoraj) vsaki trgovini z elektronskimi komponentami.

Upam, da sem vam prihranil kaj denarja. Pa pametno ga porabite za kakšne druge projekte. Èe pa imate morda še kakšno vprašanje ali komentar, me lahko kontaktirate preko emaila. Obilo zabave pri programiranju!
