Naslov aktivnosti: Izdelava modelov konstrukcij iz lesa

Skupaj število udeležencev:11
Število dijakov iz šole: 7
Število mladih iz okolja: 4
Število staršev: 0
Število ostalih udeležencev: 0

Datum: 17. - 18. marec 2001

Ura (od -do):

10.00 - 16.00

Povzetek vsebine:

Najprej smo naredili nekaj enostavnih konstrukcij iz lesa in jih na različne načine obremenili. Glede na obnašanje konstrukcij pod obreminitvijo, so udeleženci spoznali vrste napetosti v konstrukcijah in obnašanje le-teh pod določeno obtežbo.
Naprimer:

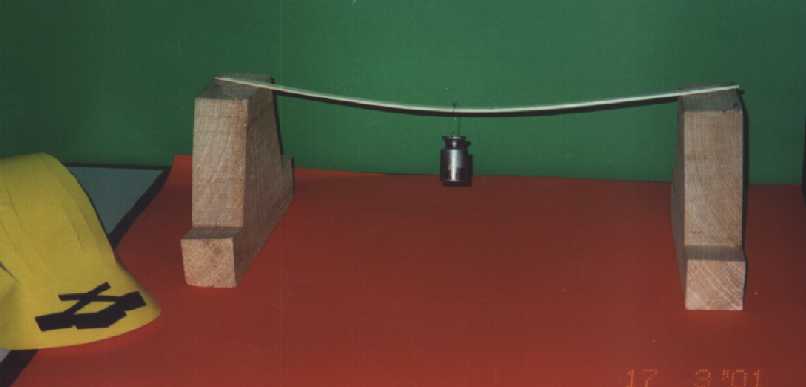

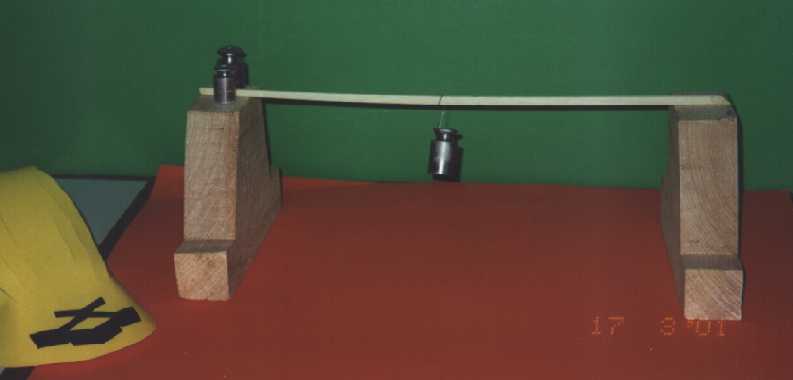

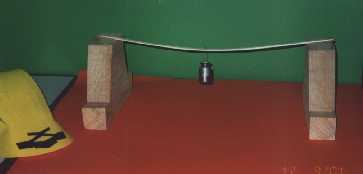

- lesen nosilec je bila kar lesena palčka dimenzij 3x8x1100mm. Podprli smo ga na obeh koncih, na sredini pa obesili utež. Opazovali smo poves takega nosilca. Najprej smo nosilec polažili ležeče, nato pa pokonci. Opazovali smo veliko razliko v povesu.

LEŽEČ NOSILEC

POKONČEN NOSILEC

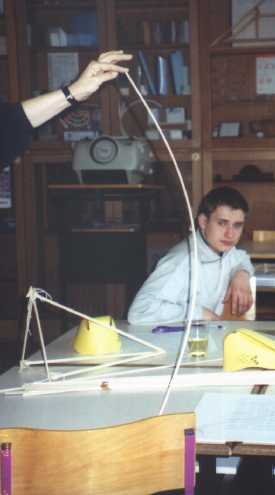

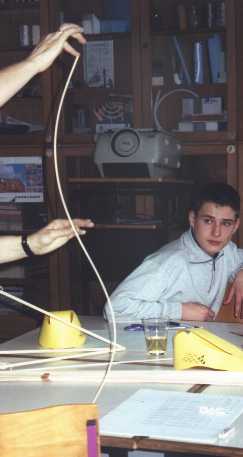

- eno palčko smo postavili vertikalno in jo obremenili v smeri osi. Palčka se je že pod majhno obtežbo uklonila v smeri krajše stranice v prerezu. Postopoma smo dodajali vmesne podpore in s tem skrajševali uklonsko dolžino. Tudi uklonska sila je morala biti vedno večja, s tem, ko smo skrajševali uklonsko dolžino.

UKLON 1

UKLON 2

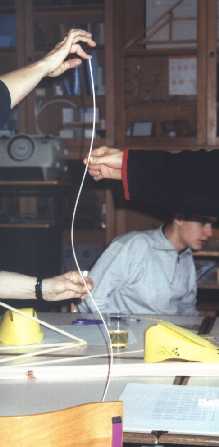

UKLON 3

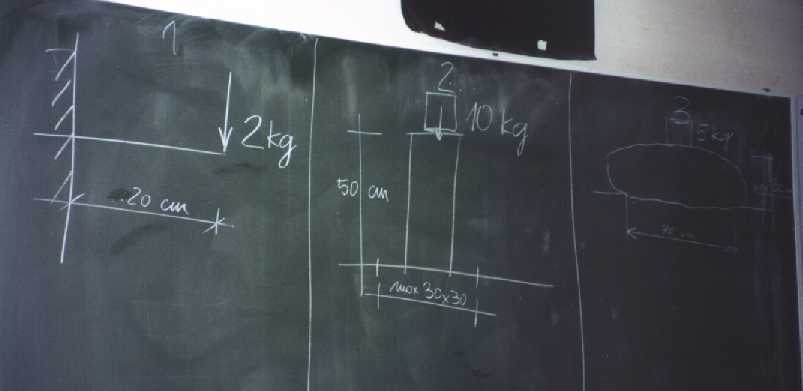

Udeleženci so dobili tri različne naloge. Izdelati so morali prostoležeč nosilec, konzolni nosilec in steber.

RAZDELILI SMO SI NALOGE

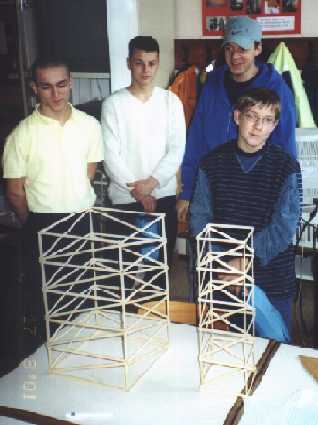

Albert, Primož, Damir in Denis so izdelali steber zelo hitro. Ker je prenesel dano obtežbo so naredili še dva lažja. Oba sta ustrezala zahtevam. Najlažji steber je tehtal 66g in je prenesel podano obtežbo z maso 10kg. Prenesel je torej vsaj svojo 152x-no težo.

VEČJA STEBRA

STEBER

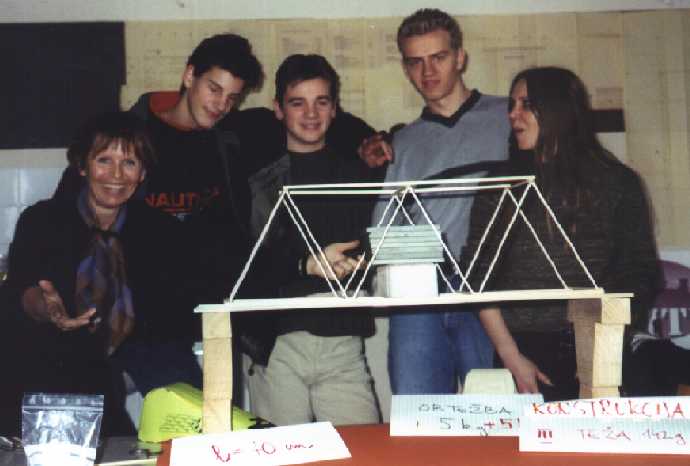

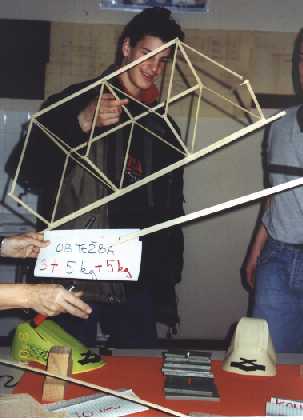

Adam, Mario in Uroš so naredili most z maso 142g. Prenesel je podano obremenitev z maso 5kg. Z obremenjevanjem smo nadaljevali do porušitve. Popustil je pri masi 13kg. Pri razpetini 70cm je most zdržal svojo 91x-no silo teže.

MOST

PORUŠITEV

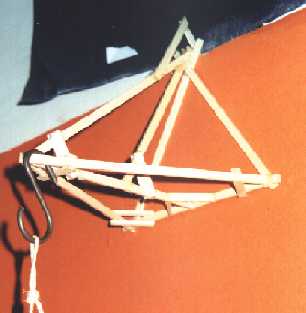

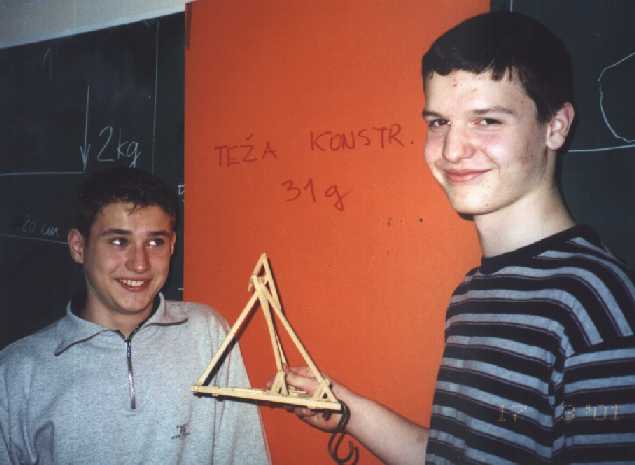

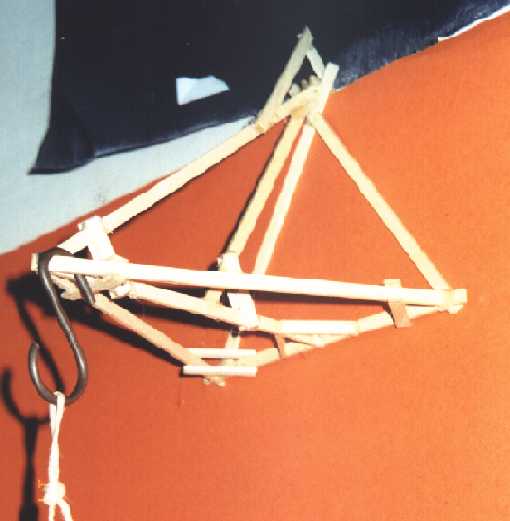

Matic in Boštjan sta naredila konzolno konstrukcijo, težko 31g. Prenesla je obtežbo z maso 2kg, kot je bilo predpisano. Nato smo nadaljevali z obremenjevanjem. Porušila se je pri masi 9kg. Zdržala je svojo 290x-no težo. Bravo!

MATIC IN BOŠTJAN

KONZOLA

OBREMENITEV

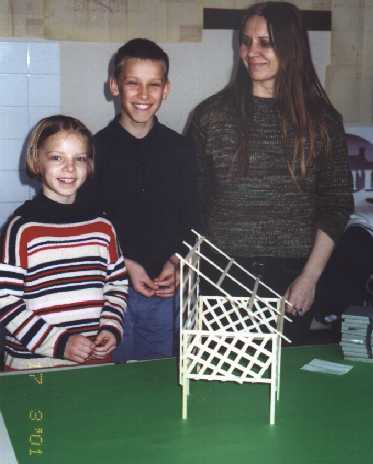

Najmlajša udeleženca Manca in Cene sta bila na koncu zelo zadovoljna. Izdelala sta lesen kozolec.

MANCA IN CENE

MANCA IN CENE Z MENTORICO BILJANO

TU SMO VSI ZBRANI

---
