Pravilnostna tabela RS flip-flopa

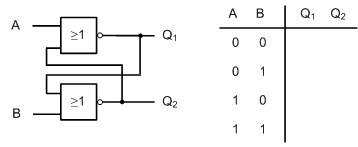

Delovanje RS preklopnega člena lahko analiziramo s pravilnostno tabelo. Zaradi vgrajene povratne vezave moramo pričeti analizo na vhodu, ki je v dominantnem stanju. Za člen NOR je dominantno stanje logična enica 1. Dominantno stanje 1 na vhodu A povzroči stanje 0 na izhodu Q2 in na zgornjem vhodu drugega člena NEALI. Ker je vhod B v stanju 0, bo izhod Q2 v stanju logične 1. Podobno analiziramo delovanje flip-flopa, ko je vhod A = 0 in vhod B = 1. V tem primeru pričnemo analizo na vhodu B, ki je trenutno v dominantnem stanju. Če sta oba vhoda v dominantnem stanju 1, bo na obeh izhodih vrednost 0. S klikom na gornjo sliko si lahko do sedaj povedano tudi ogledamo. Vezje preskusimo tudi v simulatorju. Narisano vezje najprej preizkusite sami. Nato si oglejte še demonstracijo. Pazi: za pravilen potek demonstracije moraš pred zagonom demonstracije postaviti oba vhodna signala v stanje logične 0. Če je potrebno s klikom na element stikalo nastavi signala na 0 in šele nato izberi gumb G za začetek simulacije. Preden zaženemo demonstracijo mora simulator stati. To zagotovimo tako, da izberemo rdeč gumb Izklop za izklop teka simulatorja. Če ta gumb ni viden, simulator že stoji. Demonstracijo poženeš tako, da izbereš - klikneš na zeleno-moder gumb G v simulatorju. Ko se gumb G zopet obarva je demonstracija končana. Oznaka gumba G pomeni Go - Začetek demonstracije.
|
