Priključitev ampermetra na vmesnik CMC - S2

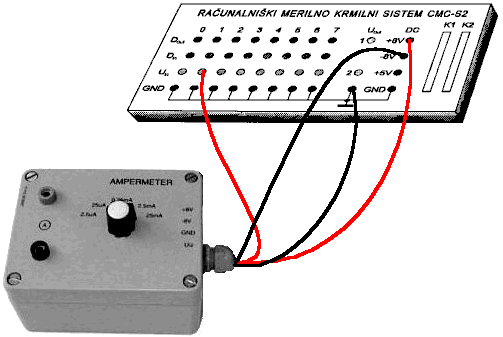

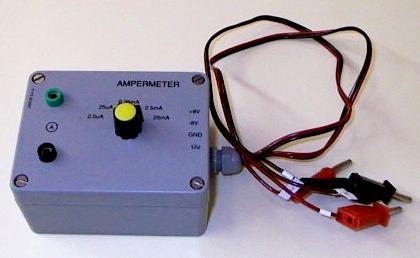

Ampermeter povežemo preko priključkov za +8 V in -8 V na vmesnik (slika). Izhodno napetost med priključkoma GND in UIz merimo z analognim vhodom vmesnika od UIn(0) do UIn(5). Merjenju toka služita puši na levi strani ohišja. Tok mora teči v smeri od pozitivnega priključka (zelena puša) proti negativnemu priključku (črna - ozemljena puša). Če električno vezje napajamo prek vmesnika, mora biti negativni priključek ampermetra nujno na potencialu zemlje. V električnem vezju, ki je napajano z zunanjim virom napetosti, lahko en računalniški ampermeter vežemo poljubno, če pa sta dva ali več, morajo biti negativni priključki na istem električnem potencialu.
