GRAPHMATICA

Graphmatica - pomoč v sliki in besedi

Nastavitev ustreznega koordinatnega sistema:

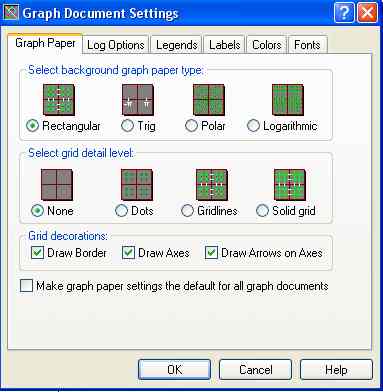

V Options izberete Graph Paper (slika zgoraj) in označite Rectangular in None, kar pomeni, da se bo izpisal pravokotni koordinatni sistem brez dodatne kozmetike... (slika desno)



Namestitev barve v koordinatni sitem

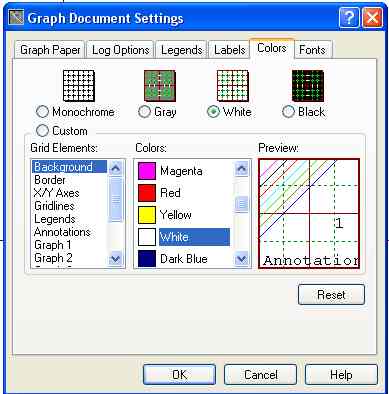

Pod Colors lahko izberete White (slika spodaj), kar pomeni, da imabarvni kordinatni sistem z belim ozadjem (priporočam)

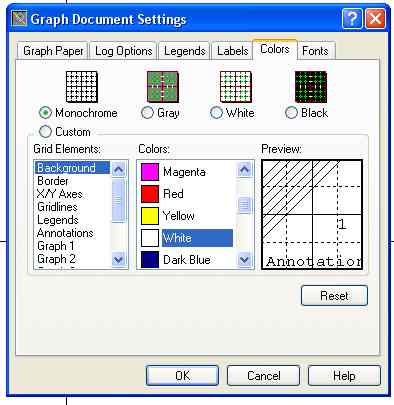

ali pa Monochrome (slika desno) : črno beli izpis koordinatnega sistema (ostali dve možnosti sta hibrida..., pri printu so težave z barvo...:))

Za vsak del k.s. lahko določite barvo... Paziti je potrebno, da ne izberete isto barvo za dve različni stvari, ker sicer program protestira...Najbolje je kar pustiti nameščeno...

Dejansko so vse operacije, ki jih izvajate preko ikonic zgoraj standardne za Win okolje in jih ni potrebno posebno pojasniti.

Mogoče je potrebno upozoriti le na tiste radirke, ki zbrišejo označeni graf ali pa pobrišejo zaslon...

Namestitev barve v koordinatni sitem





ali pa Monochrome (slika desno) : črno beli izpis koordinatnega sistema (ostali dve možnosti sta hibrida..., pri printu so težave z barvo...:))

Za vsak del k.s. lahko določite barvo... Paziti je potrebno, da ne izberete isto barvo za dve različni stvari, ker sicer program protestira...Najbolje je kar pustiti nameščeno...



Risanje grafov funkcij v koordinatni sitem



Dovolj je vedeti, da lahko funkcijo vnesete v standardni obliki:

a) EKSPLICITNO:

y= f(x); na primer y = 2x+3 nariše premico v koordinatni sistem,

b) IMPLICITNO:

f(x,y)=0, na primer: 2x-y+3=0 je zgornja premica, x^2+y^2=1 pa enotska krožnica

Še nekaj navodil pri risanju logaritemske in eksponenetne funkcije:





pri risanje eksponenetne funkcije z naravno osnovo e uporabimo ukaz f(x)=exp(x) Primer:

Risanje Logaritemske funkcije. Nedestiški in nenaravni logaritem narišemo s prehodom na novo osnovo: npr: osnova 3

Absolutna vrednost ima ukaz abs(f), risanje točk: vnesemo kordinate v tabelo desno...(določene vrednosti so že definirane, pi, razni logaritmi, koreni.: sqrt(n),...)

Primer: y=|x|

Kako izvoziti sliko iz Graphamatice ?

V menuju Edit izberete Copy Graph BMP Color, kar pomeni, da celoten graf prenesete na Clipboard (odložišče)...

Kako urediti sliko v urejevalniku slik ?

Izberete si nek urejevalnik slik, npr . zastonjkarski Irfanview , v katerem vnesete vsebino odložišča (Edit/Paste) ter obrežete sliko... (označite pravokotno področje z miško nato pa CTRL-Y)



Save as... (npr JPG)...

ok...







Kako sliko prenesti na strežnik?

- Preprosto, naložiš datoteko - sliko iz računalnika...







Kako določiti naslov slike na strežniku?

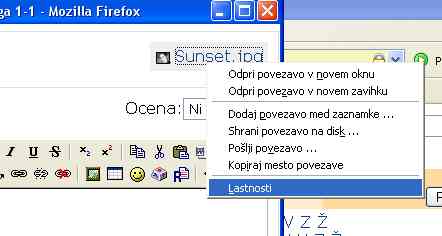

V oknu naloge, kjer ste namestili sliko, kliknete (desni klik) na Lastnosti...

nato pa (Ctrl-c) skopirate...





Kako določiti url povezavo v dnevniku oz. urejevalniku besedil v učilnici?

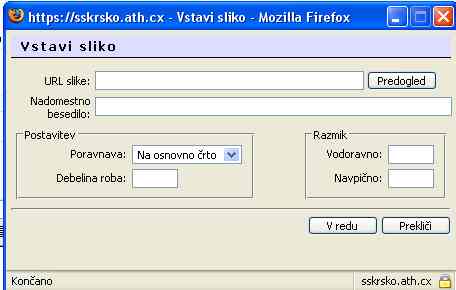

- v ucilnici klikni uredi nojo oddajo in v oknu klikni to ikono,

nato pa vnesete URL slike, ki ste ga že prej skopirali (CTRL-C).

Slika se pojavi pod dosedanjim vnosom...
